BIM建築資訊模型化的效益與應用價值
本文深入比較BIM(建築資訊化模型)與傳統二維CAD模式,通過實際案例和數據,展示BIM如何顯著提升設計效率、降低成本,並推動行業流程創新。從視覺化呈現到協同工作,BIM不僅為建築專案帶來了前所未有的精確度和靈活性,更為業主、專案經理、工程師等各方角色創造了全新的價值。

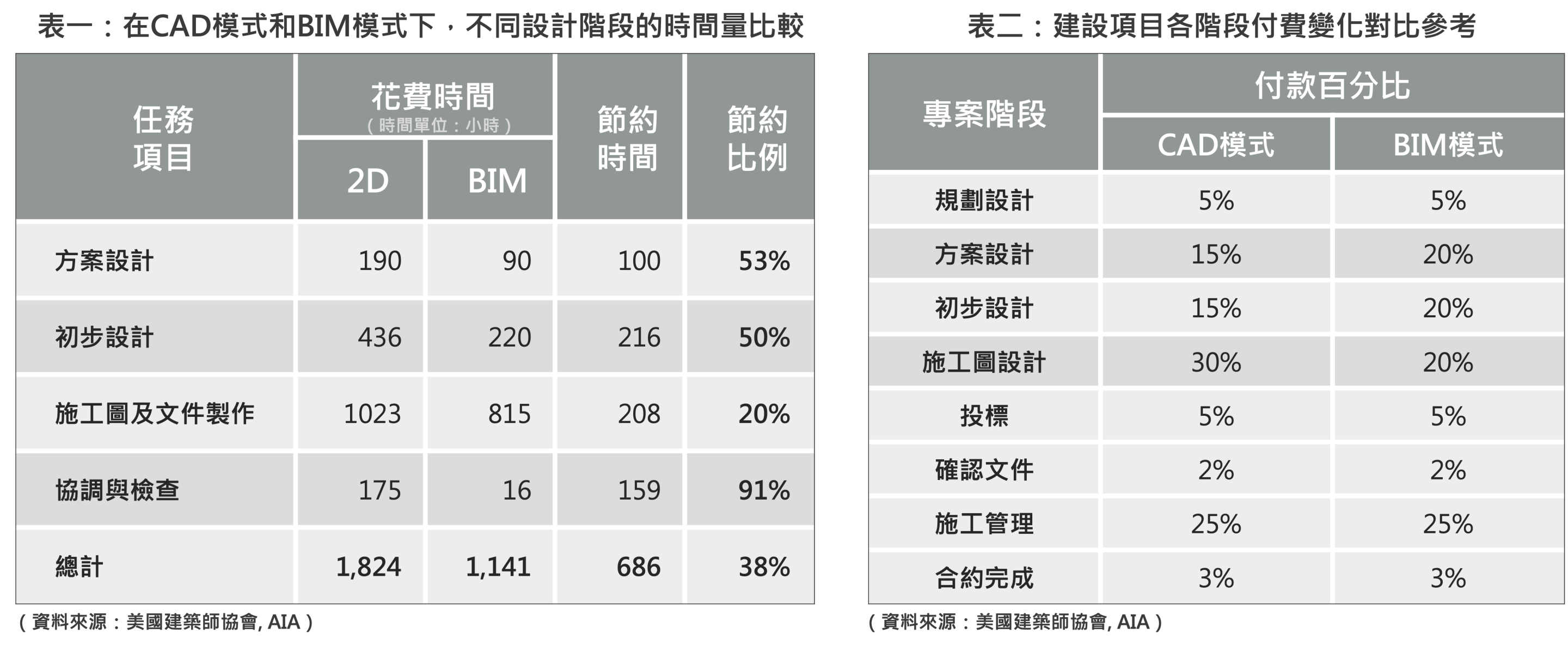

建築資訊模型化(Building Information Modeling,BIM)與傳統的二維模式,例如CAD,相比,具有諸多優勢。在傳統二維模式中,建築師和工程師需要依靠平面圖、立面圖和施工圖等平面文件來呈現設計和施工細節,這些平面文件往往無法完整呈現建築物的所有資訊,容易導致設計和施工階段之間的資訊傳遞不暢,增加錯誤和變更的風險。
相比之下,BIM採用三維模型作為基礎,更加精確地呈現建築物的幾何形狀、結構和設備配置等方面,以提供立體視覺效果與豐富的屬性和數據資訊,讓築師和工程師可以更好地理解和分析建築物的特性,提前檢測和解決潛在的衝突和問題,從而節省時間和資源;BIM模型還具備強大的協同能力,不同專業領域的團隊成員可以在同一個BIM平台上進行實時的協作和資訊共享,增強了團隊間的溝通和合作。

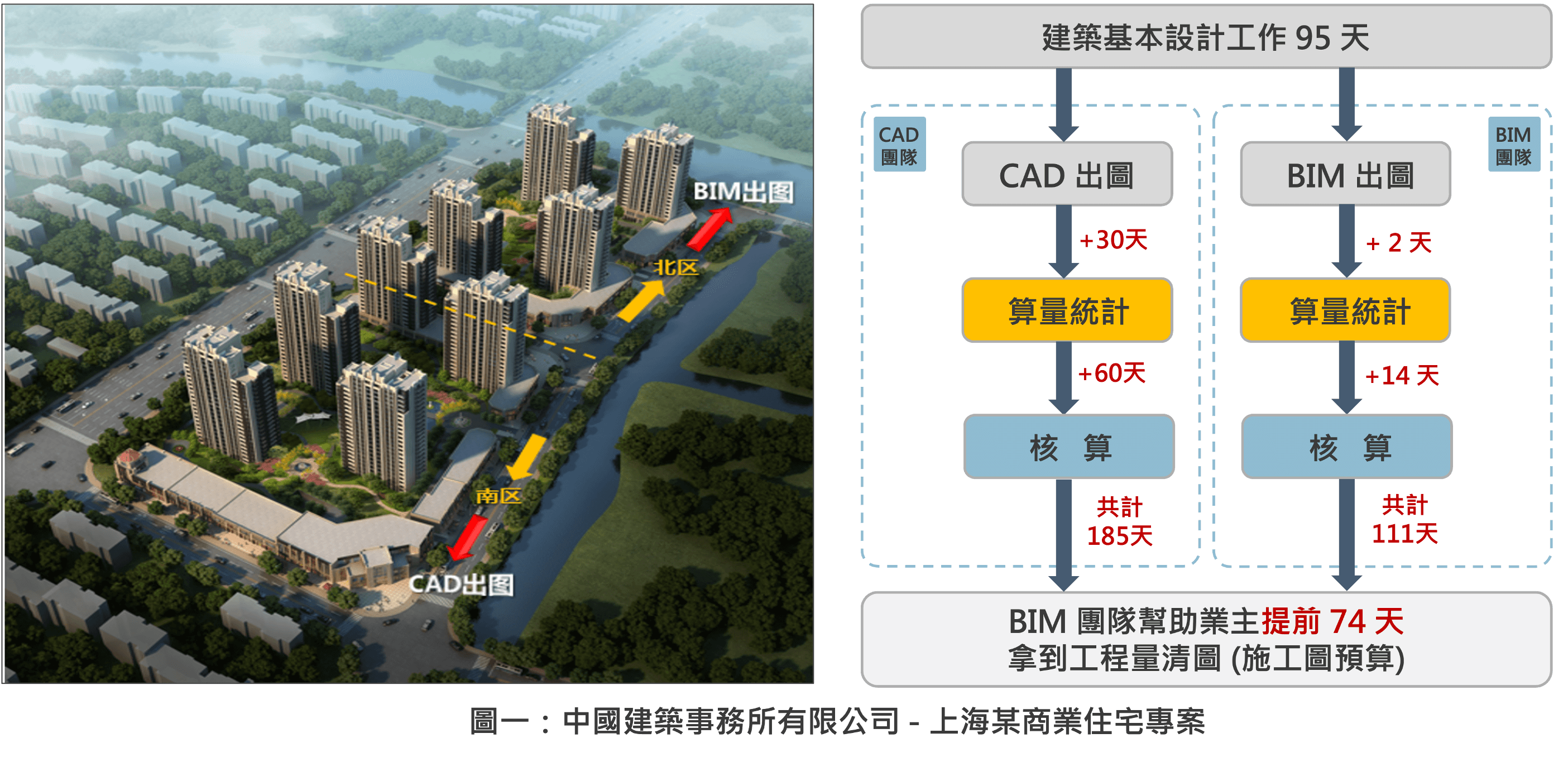

圖一是上海一個普通商業住宅類專案,總建築面積約11萬平米,其中北區4.6萬平米,南區6.4萬平米。南北兩區戶型、材料、塔樓部分基本一致;在專案起始階段,南區與北區均擁有完整的二維CAD初步設計圖紙。
專案計畫:
1.北區採用三維團隊,以BIM方式出施工圖,以三維方式算量得到成本清單。
2.南區採用二維團隊,以CAD方式出施工圖,以二維人工計算方式得到成本清單。
3.比對雙方均以三個月作為期限。

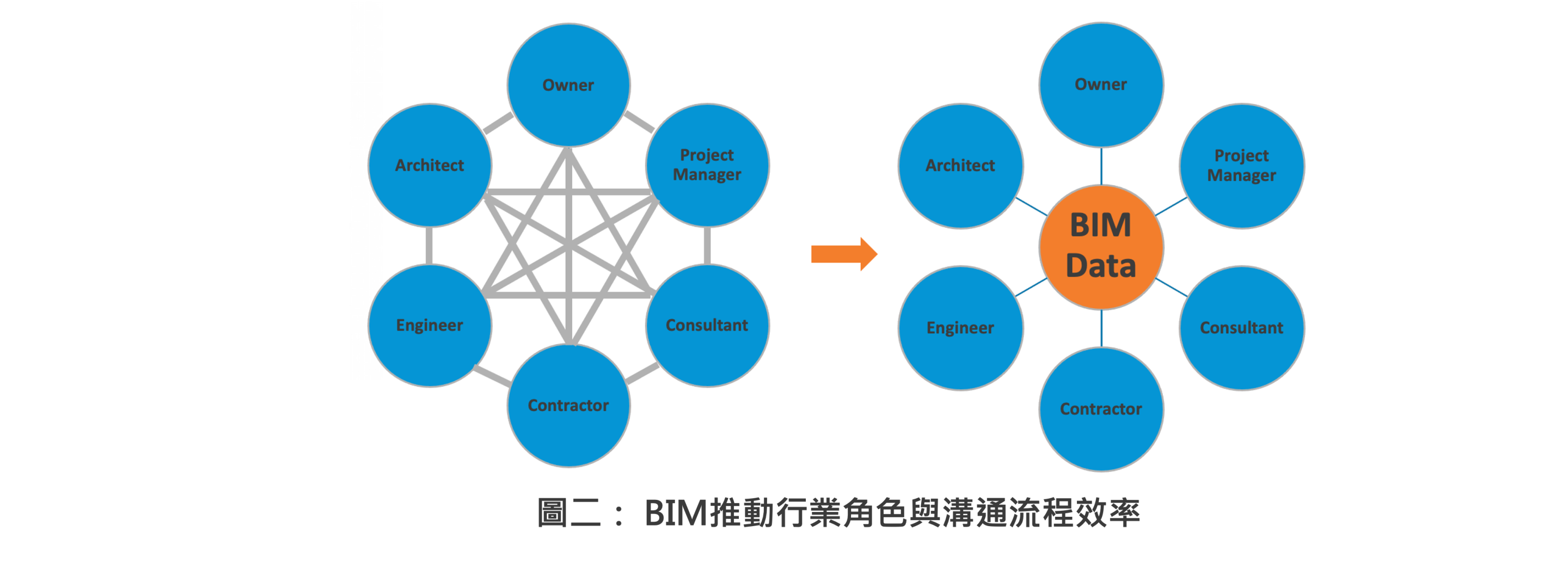

BIM的應用不僅在建築設計和施工領域帶來了顯著的改變,同時也推動了傳統行業流程的創新。在過去沒有BIM的協助下,各個角色的是一對多、多對多的溝通,現在,以BIM的平台為各個角色做為溝通基礎,保有一致與即時性,使他們能夠更高效地執行工作,提升專案的成功率和價值:
1.對業主:
BIM提供了專案管理和協助決策。通過BIM模型實時查看專案進展,了解設計和施工階段的各個細節,並進行即時的成本和進度控制。這使得業主能夠更好地掌握項目的整體情況,及時做出適切的決策,從而提高專案的效率和成果。
2.對專案經理:
在BIM的幫助下可以更好地協調和專案項目。BIM模型作為專案資訊的集大成者,能夠幫助專案經理實現專案計劃的可視化和控制。他們可以利用BIM模型進行進度管理、資源分配和風險評估,從而提高專案管理的效率和精確度。
3.對於顧問、施工方、工程師和建築師:
BIM提供了更直觀和協同的工作環境。他們可以通過BIM模型實現資訊共享和協作,從而提高設計和施工的協同效率。顧問可以更準確地進行設計分析和評估,施工方可以更好地理解和解讀設計意圖,工程師和建築師可以更有效地協調和解決設計和施工衝突。這樣的協同工作環境有助於提高專案的一致性、質量和效率。
BIM的應用推動了傳統行業流程的創新。它通過為業主、專案經理、顧問、施工方、工程師和建築師等角色提供先進的工具和方法,促進了資訊共享、協同工作和效率提升,帶來提高專案管理的效率和品質、降低風險和成本,以及增強專案團隊的合作和溝通能力。因此,BIM在營健產業中的應用被廣泛認可,成為行業發展的關鍵驅動力。
